大桶定量食用油灌裝機簡介：設備灌裝量和灌裝速度均可調，可根據客戶要求設計適用不同形狀、容量及不同材料的包裝容器的灌裝。該設備為直線式多工位生產線，可自動完成進桶，灌裝，出桶三步工序。并可根據客戶不同需求配套使用旋（壓）蓋機、封口機、噴碼貼標機、以及裝箱封箱等設備，形成自動進桶（瓶）、灌裝、旋（壓）蓋、封口、噴碼、貼標、裝箱、封箱等自動生產線，該設備在灌裝過程中準確、快速、無滴漏，運行過程可靠，穩定。

大桶定量食用油灌裝機應用：可廣泛應用于針對各種食用油、石化潤滑油、飲料、日化等行業的液體灌裝，特別適用于大包裝、中包裝食用油灌裝機。

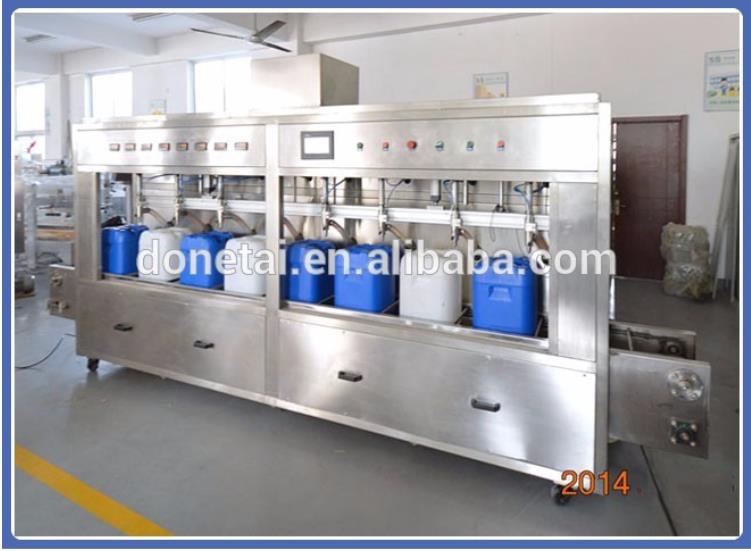

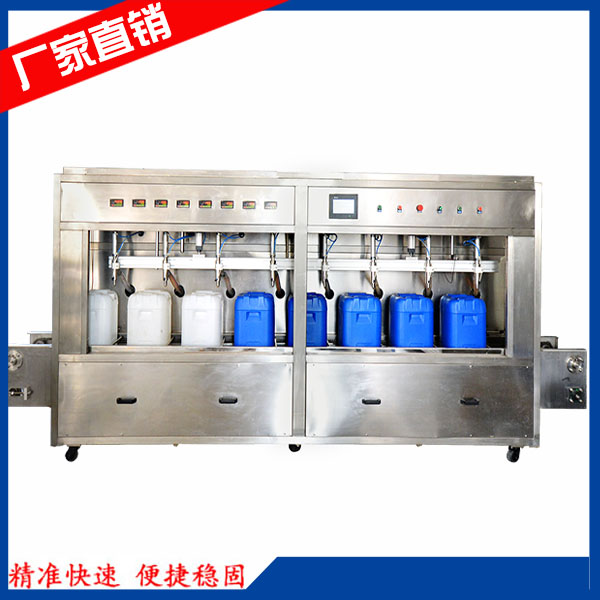

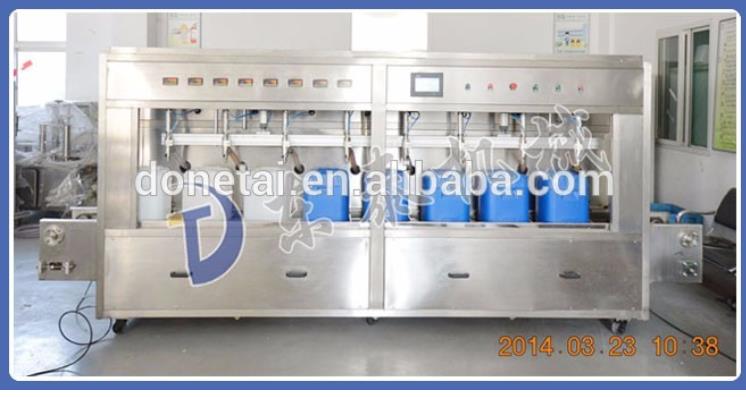

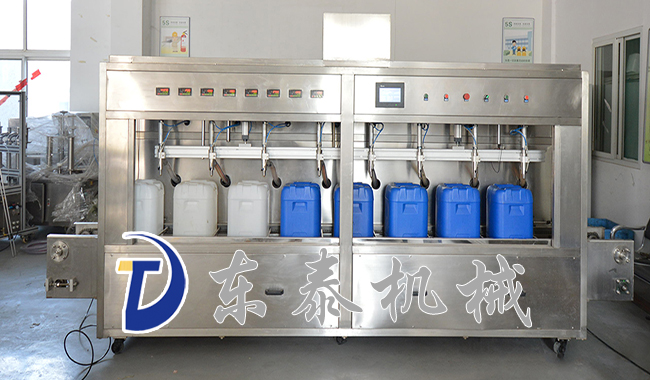

大桶定量食用油灌裝機實拍：

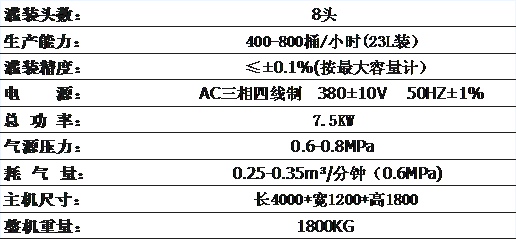

大桶定量食用油灌裝機主要參數：（Piston type filling machine）

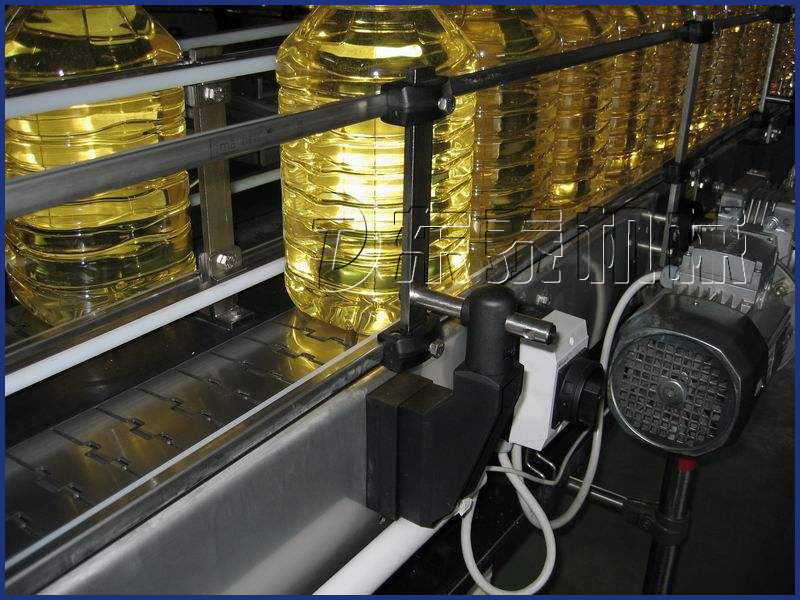

大桶定量食用油灌裝機細節圖：



大桶定量食用油灌裝機工作原理、結構和特點

特點：
1.采用C3級精度稱重傳感器的稱重式灌裝機。
2.利用兩臺不銹鋼管道泵提供液體輸送動力，將液體從儲液箱中抽出，按一定速度往容器內進行灌裝。
3.同時容器下方的稱重傳感器將接收到的信號通過稱重模塊傳遞給PLC。
4.PLC根據預先設定的灌裝量控制灌裝閥的開閉，從而完成高精度的定量灌裝。

結構：中包裝食用油灌裝機主機、進桶輸送裝置、出桶輸送帶、儲液箱、真空回吸裝置、PLC控制系統等。


大桶定量食用油灌裝機主要特點：
1．采用C3級 精度（≤±0.020%）稱重傳感器，保證灌裝精度。
2．采用Load Cell稱重測量模塊，此模塊能提供24 bit高分辨率，并可配合客戶需求進行反應速度的搭配調整，快響應時間可達2ms。
3．人機接口為輕觸式控制顯示屏，與人性化的PLC系統相結合，使整個控制系統安全、穩定，操作簡單、快捷。
4．真空回吸防滴漏系統在灌裝完成后自動開啟，將灌裝頭殘留的油滴吸回，保證生產過程中不滴漏油液。
5．雙速自動灌裝系統能有效控制灌裝過程中油液無溢出，保證灌裝精度。
6．進桶輸送裝置采用鏈條傳動，依靠主機上的光電傳感器配合，使進桶定位快速準確。容器如果沒有全數到位，灌裝升降和灌裝頭均不工作。
7．高精度的稱重傳感器和稱重測量模塊，并配合穩定、可靠地PLC控制系統，確保灌裝精度符合國家技術監督局《定量包裝商品計量監督規定》。本機綜合灌裝誤差為±0.1%以內（按大容量計）。

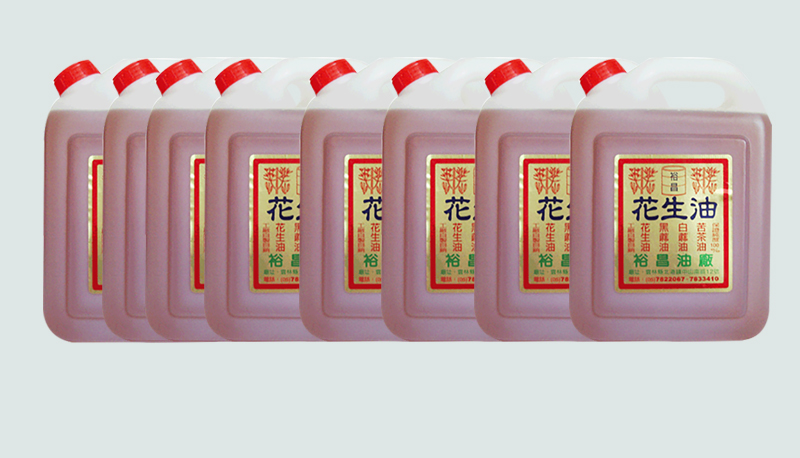

大桶定量食用油灌裝機灌裝效果圖：
